归档就是数据存储，将现场采集、监控等数据进行处理和保存。

原理图如下

案例

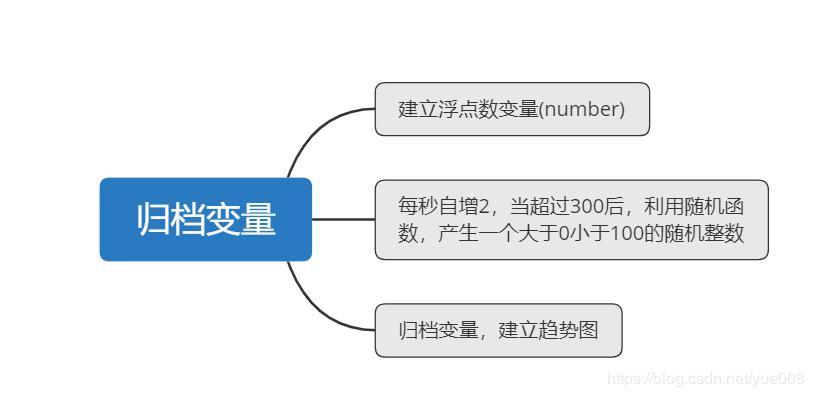

工艺流程

建立变量

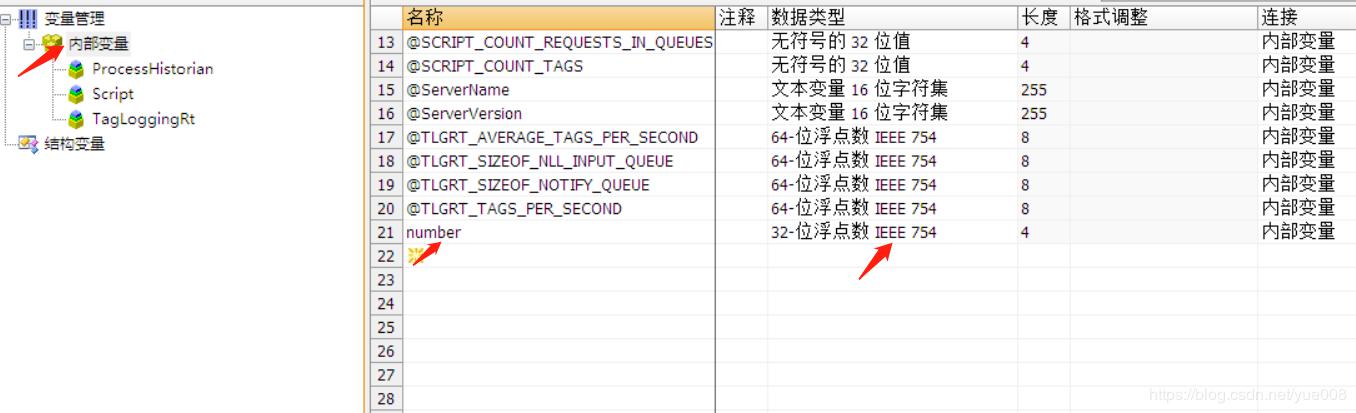

使用内部变量建立浮点数变量(number)

变量归档

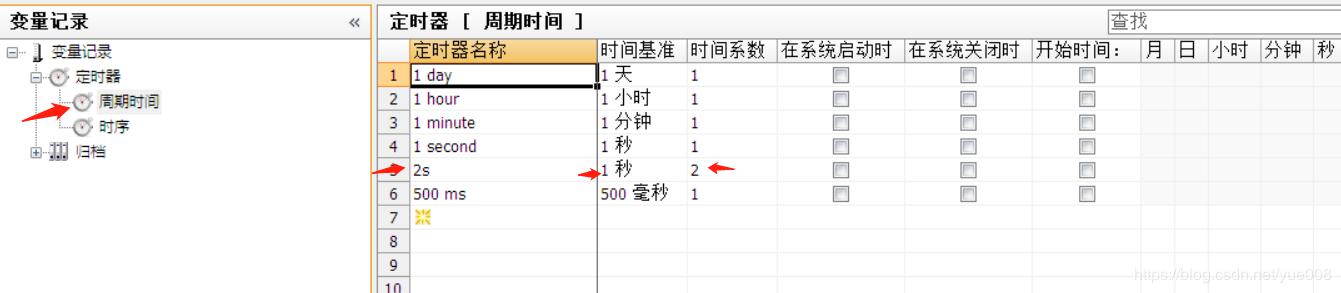

定时器设置

本例子使用的定时器为2s。这里特别说下：

1. 定时器名称尽量明确，比如2s，就代表2s的周期时间

2. wincc提供一个时间基准，用户可以根据需要调整时间系数，改变周期时间，比如2s的周期时间：选择时间基准为1秒，时间系数为2

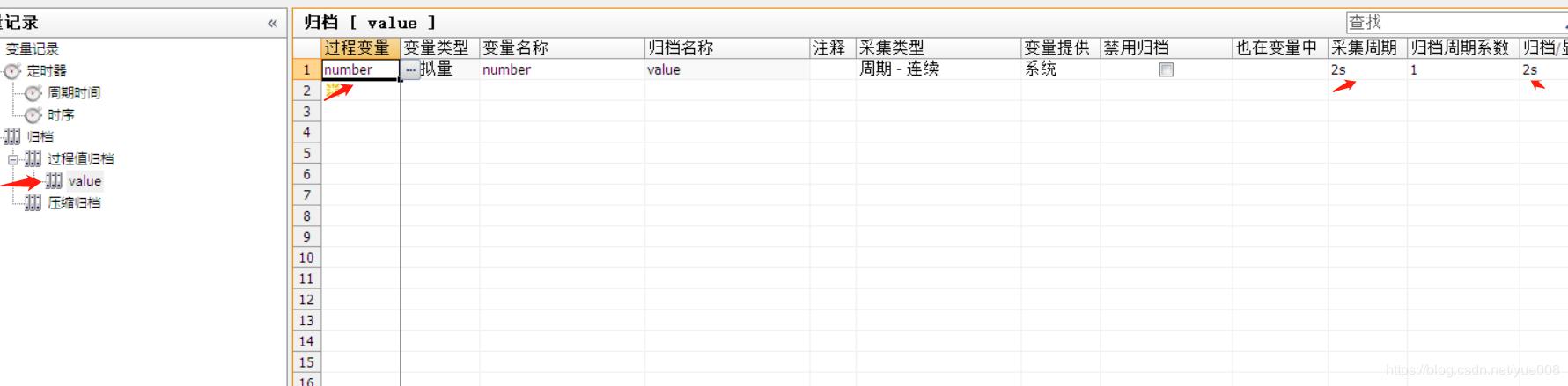

归档变量建立

1. 选择变量，在变量表中找到你要归档的变量

2. 选择采集周期和归档周期，这个周期就是选择第一步建立的定时器


3.

画面组态

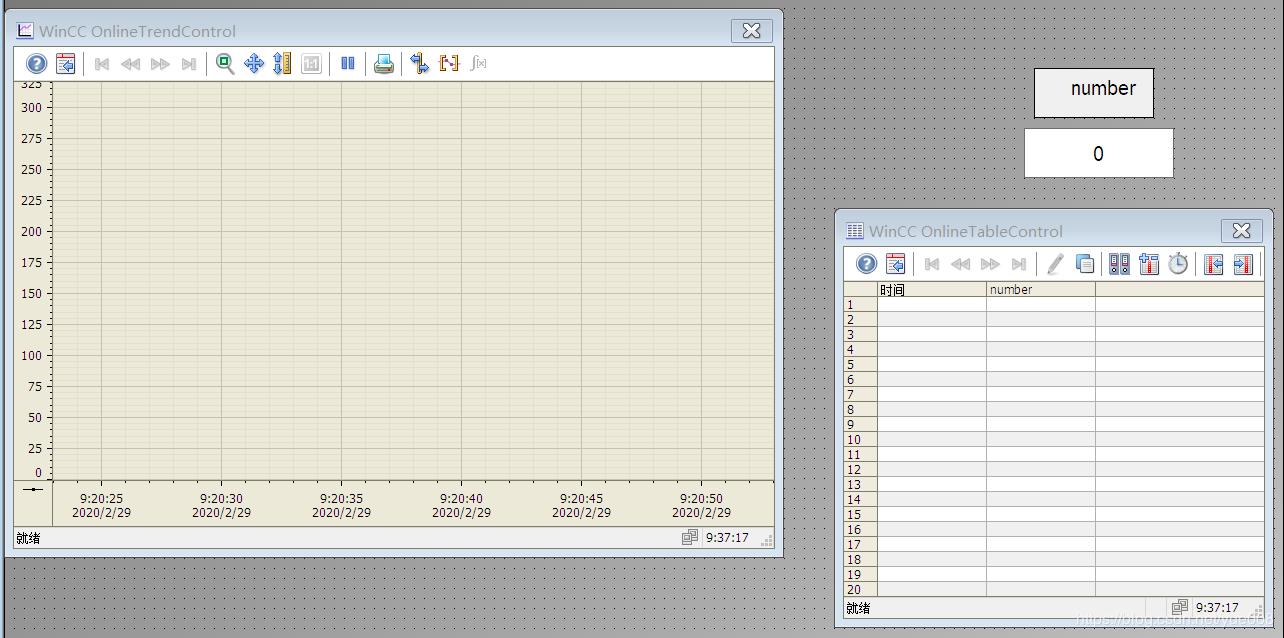

趋势图、表格、输入输出域

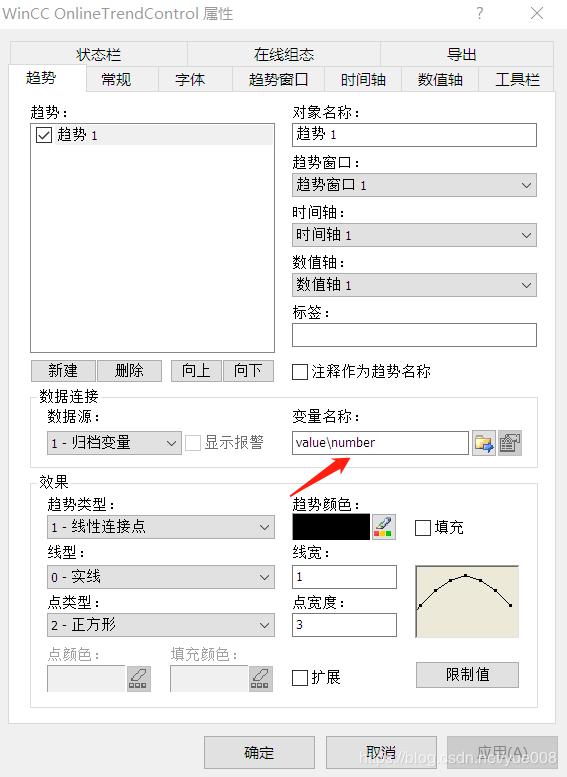

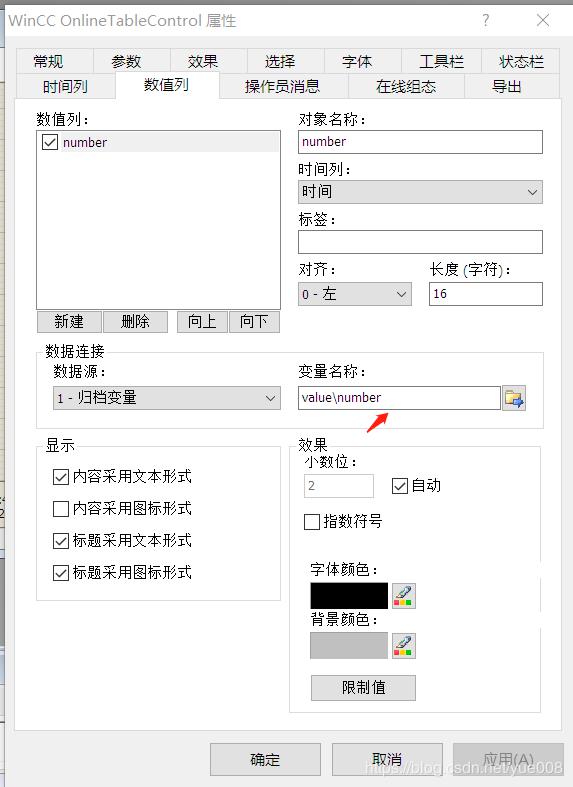

在进行趋势图和表格设置时，记得在数据源处选择你归档的变量。

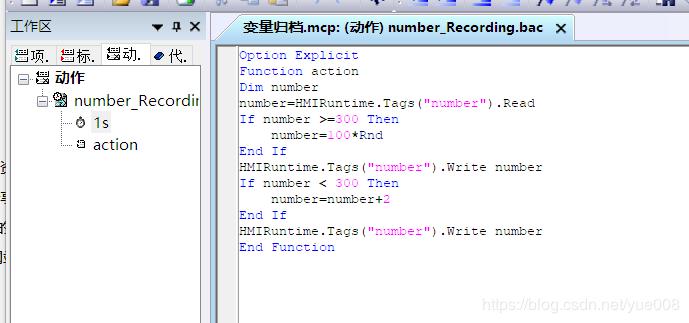

脚本

建立全局脚本，脚本触发频率为1s

代码如下

Dim number
number=HMIRuntime.Tags("number").ReadIf number >=300 Then
	number=100*RndEnd IfHMIRuntime.Tags("number").Write numberIf number < 300 Then
	number=number+2End IfHMIRuntime.Tags("number").Write number

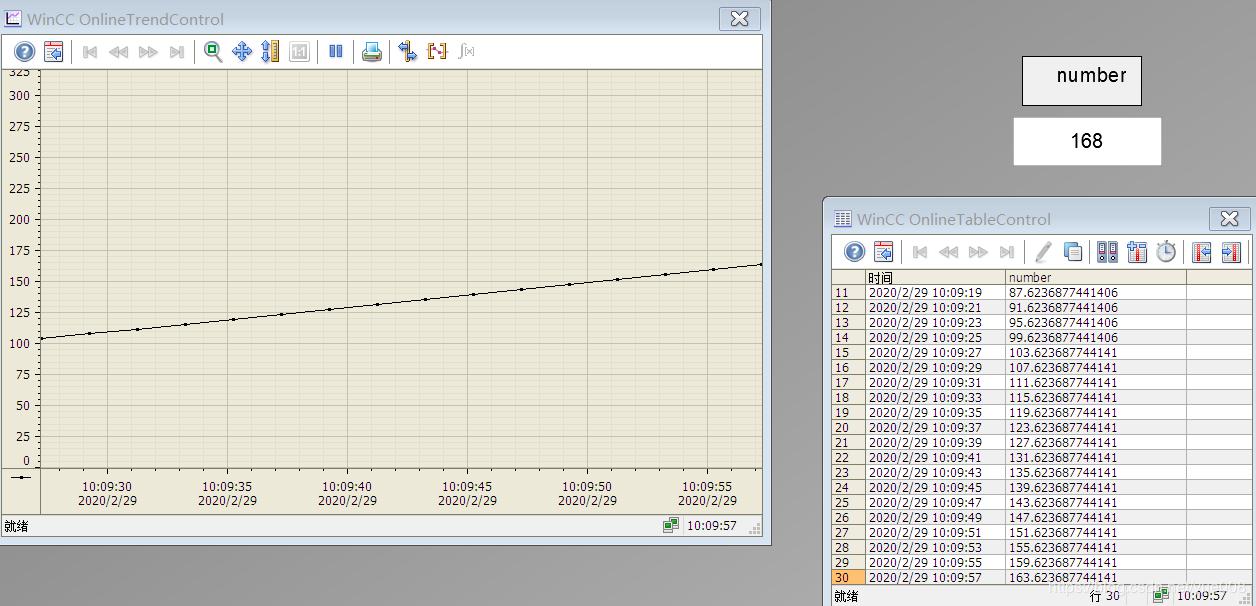

效果

Tips

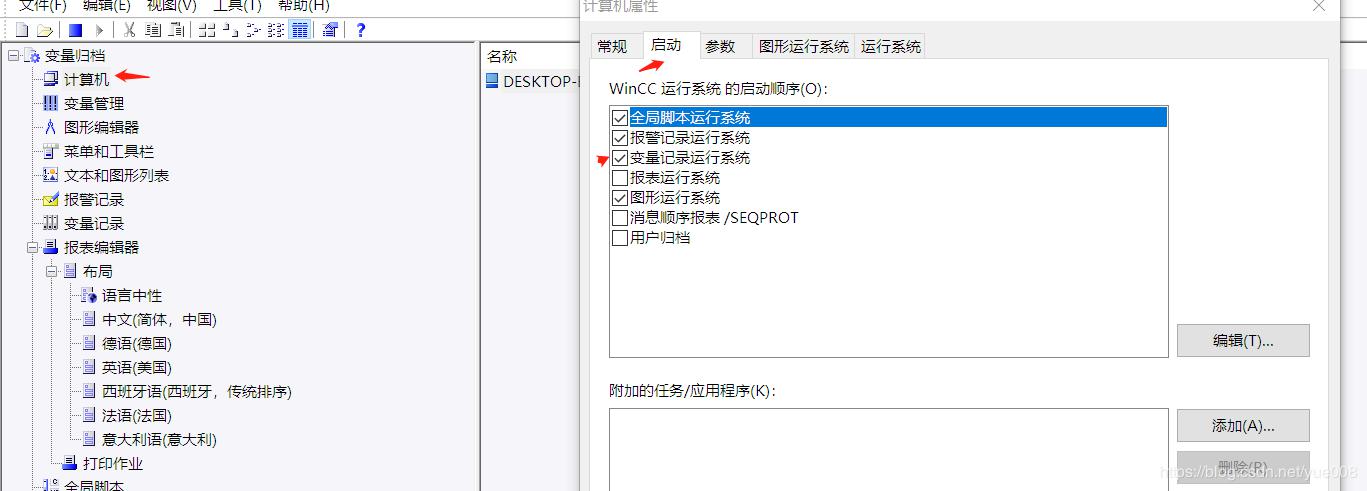

运行之前，记得检查计算机启动项是否勾选变量记录系统
