nginx+keepalived实现双机主备容灾
2018-12-21
现在很多多个服务器容灾的解决方案是用的nginx+keepalived，nginx用来反向代理以及负载均衡，keepalived用来监测nginx服务状态，一旦有nginx服务宕机，另一台服务器会自动接管请求，达到服务的高可用目的。
keepalived简单介绍：
keepalived基于VRRP协议（Virtual Router Redundancy Protocol）（虚拟路由冗余协议），VRRP协议的出现就是为了解决单点故障。
keepalived由三个模块组成，vrrp、core和check，其中vrrp用来实现VRRP协议，core是核心模块，负责加载配置文件、启动进程等操作，check负责健康检查，监测是否有宕机行为发生。
keepalived基本工作原理：keepalived为主备部署，一个master多个backup，当keepalived工作时，会不断向backup发送消息，告诉备份机自己还活着，一旦master挂掉了，backup就收不到心跳消息，此时backup会认为master已经挂了，会按优先级高的选举成为新的master，承担报文的转发功能。
接下来开始搞事！
1、安装nginx

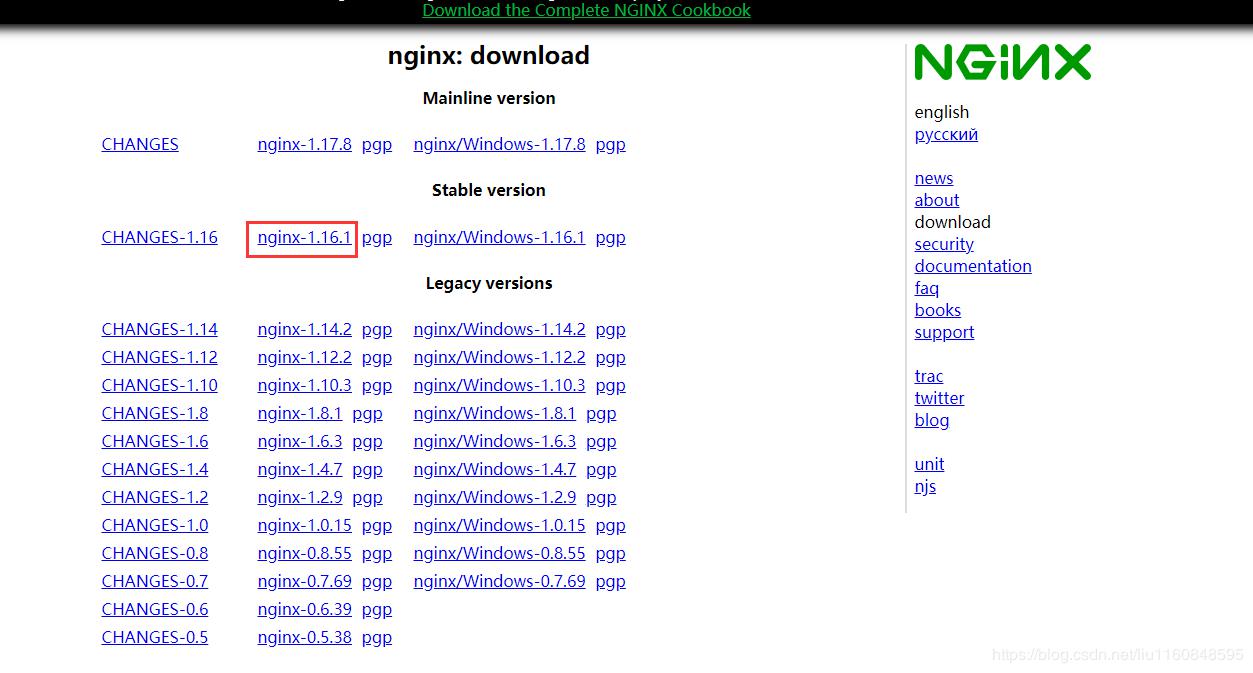

首先去官网下载安装包：http://nginx.org/en/download.html
我是直接在链接处右键->保存链接地址之后，用wget下载的。
[root@lgs2 keepalived-2.0.20]# wget http://nginx.org/download/nginx-1.16.1.tar.gz
可以看到安装包已经下载到目录下了：
2. 解压安装包
[root@lgs2 nginx]# tar -zxvf nginx-1.16.1
进入到解压目录，执行configure文件
nginx安装需要依赖其他包，直接执行configure文件会报错，先安装依赖包
#安装依赖包[root@lgs2 nginx-1.16.1]# yum -y install gcc pcre-devel zlib-devel openssl openssl-devel#执行nginx配置[root@lgs2 nginx-1.16.1]# ./configure --prefix=/usr/software.nginx
–prefix参数指定nginx安装目录，不加的话就是默认路径：/usr/local/nginx
再make && make install
[root@lgs2 nginx-1.16.1]# make[root@lgs2 nginx-1.16.1]# make install

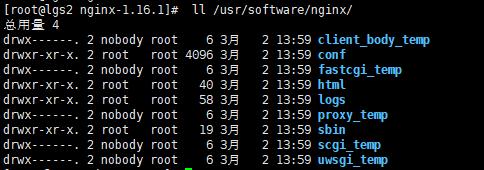

此时在nginx安装目录下可以看到生成了一些文件：
…我这是启动之后的，多了一些_temp文件，刚安装好的没有这些_temp结尾的文件夹。
4. 启动nginx
进入到安装目录的/sbin下，执行./nginx启动
./nginx #启动
./nginx -s stop #停止
[root@lgs2 nginx-1.16.1]# ./nginx
检查启动成功
nginx默认开启的是80端口，直接在服务器上执行curl命令检查：

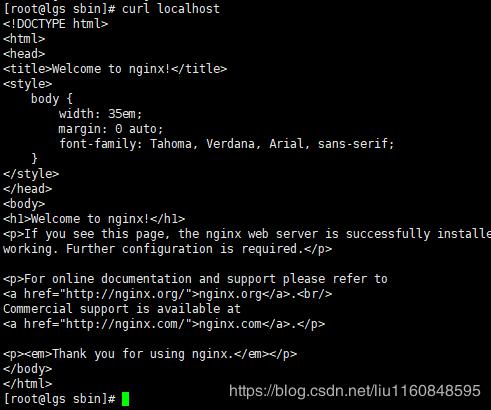

[root@lgs sbin]# curl localhost
出现以下则启动成功：
也可以在浏览器输入ip检查是否启动成功，但是这就要服务器开启80端口防火墙：
#检查80端口防火墙是否开启[root@lgs sbin]# firewall-cmd --query-port=80/tcp
出现no则没开启，以下命令开启防火墙并刷新防火墙状态
[root@lgs sbin]# firewall-cmd --zone=public --add-port=80/tcp --permanent[root@lgs sbin]# firewall-cmd --reload

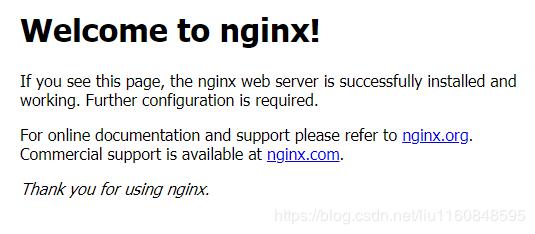

在浏览器输入ip，出现以下界面则启动成功：
2、安装keepalived
keepalived和nginx安装步骤差不多，首先进入官网下载：https://www.keepalived.org/download.html
自己选择合适的版本，我是选择当前最新的2.0.20
然后和nginx一样：
下载
解压
tar -zxvf keepalived-2.0.20.tar.gz
安装依赖
keepalived需要IPVS支持，否则执行configure会有相关警告，运行以下命令安装：
yum install -y libnl libnl-devel yum install -y libnfnetlink-devel
再执行configure文件，同样可以带参数，–prefix指定安装目录
configure --prefix=/usr/software/keepalived
再make && make install
make && make install
将以下文件进行复制（注意2.0.20版本有写是安装目录没有的文件，要在源码包里找）
[guansheng@lgs keepalived-2.0.20]$ cp /usr/software/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf[guansheng@lgs keepalived-2.0.20]$ ln -s /usr/software/keepalived/sbin/keepalived /usr/sbin/#以下文件在源码包，也就是下载解压后的目录cd /home/guans/documents/keepalived #我的安装包下载位置[guansheng@lgs keepalived-2.0.20]$ cp keepalived/keepalived.service /etc/systemd/system[guansheng@lgs keepalived-2.0.20]$ sudo cp keepalived/etc/init.d/keepalived /etc/init.d/
3、配置服务
3.1、架构
配置服务之前，先说一下准备配置的架构。

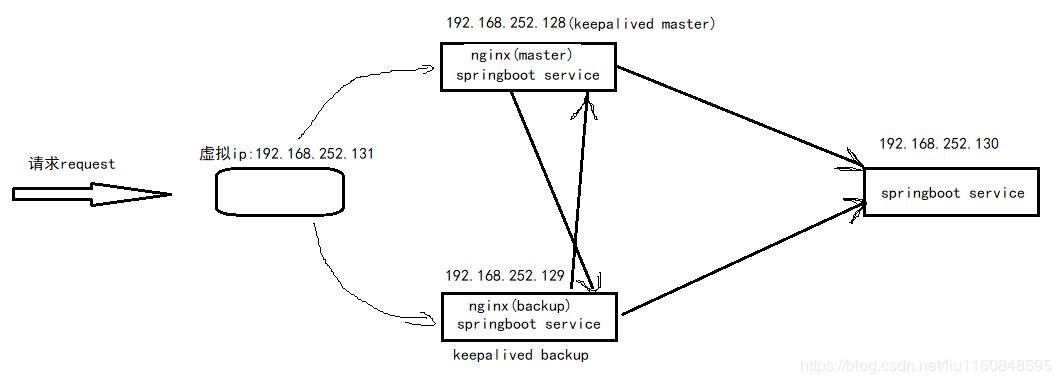

首先我这里有三台虚拟机，192.168.252.128,192.168.252.129,192.168.252.130，前面两台配置稍微高一些，我准备将128这台当做nginx主机，129这台当做nginx备份机，130单纯只部署项目服务，128、129各部署一个相同的项目服务，具体架构图如下：
这图实在有点丑，像我这种提起笔来，连个小鸡啄米图都画不出来的人，也就这么个画图水平了，还是稍微解释一下吧。
nginx的主备通过配置keepalived实现，128为主机，129为备份机，前端请求通过虚拟ip进来，keepalived判断主机是哪个，然后主机上的nginx负责反向代理和负载均衡，以默认轮询的方式请求128,129,130三台服务器上部署的springboot服务，springboot服务简单输出hello+ip来判断此刻是请求的哪台服务器。
3.2、配置nginx
在nginx安装目录/conf/nginx.conf文件中配置，如何配置可以参考这篇文章，很详细：Nginx的配置文件详解（超详细）
我的配置如下：
128主机：
#user nobody;user root; #指定Nginx Worker进程运行用户以及用户组，默认由nobody账号运行worker_processes 2; #指定了Nginx要开启的进程数。每个Nginx进程平均耗费10M~12M内存。建议指定和CPU的数量一致即可#error_log logs/error.log; #用来定义全局错误日志文件。日志输出级别有debug、info、notice、warn、error、crit可供选择，其中，debug输出日志最为最详细，而crit输出日志最少#error_log logs/error.log notice;#error_log logs/error.log info;#pid logs/nginx.pid; #用来指定进程pid的存储文件位置#worker_rlimit_nofile=65535; #worker_rlimit_nofile用于绑定worker进程和CPU， Linux内核2.4以上可用#events事件指令是设定Nginx的工作模式及连接数上限events {
worker_connections 1024;}http {
include mime.types;
default_type application/octet-stream;
sendfile on;
keepalive_timeout 65;
#gzip on;
#负载均衡配置
upstream cycle.com{
#Weight：指定轮询权值，Weight值越大，分配到的访问机率越高
#方式：默认轮询，ip_hash：每个请求按访问IP的hash结果分配
#fair：比上面两个更加智能的负载均衡算法
#ip_hash; #方式：默认轮询
server 192.168.252.128:8081;
server 192.168.252.129:8081;
server 192.168.252.130:8081;
}
server {
listen 80;
server_name 192.168.252.128;
#charset koi8-r;
#access_log logs/host.access.log main;
location / {
proxy_pass http://cycle.com; #适用前面配置的负载均衡策略
}
#error_page 404 /404.html;
# redirect server error pages to the static page /50x.html
#
error_page 500 502 503 504 /50x.html;
location = /50x.html {
root html;
}}129备份机：
user root;worker_processes 2;#error_log logs/error.log;#error_log logs/error.log notice;#error_log logs/error.log info;#pid logs/nginx.pid;events {
worker_connections 1024;}http {
include mime.types;
default_type application/octet-stream;
#log_format main '$remote_addr - $remote_user [$time_local] "$request" '
# '$status $body_bytes_sent "$http_referer" '
# '"$http_user_agent" "$http_x_forwarded_for"';
#access_log logs/access.log main;
sendfile on;
#tcp_nopush on;
#keepalive_timeout 0;
keepalive_timeout 65;
#gzip on;
#负载均衡配置
upstream cycle.com{
server 192.168.252.128:8081;
server 192.168.252.129:8081;
server 192.168.252.130:8081;
}
server {
listen 80;
server_name 192.168.252.129;
#charset koi8-r;
#access_log logs/host.access.log main;
location / {
proxy_pass http://cycle.com;

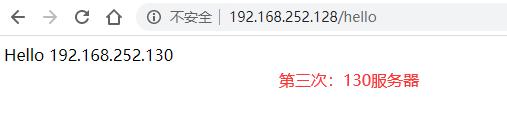

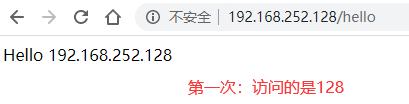

}}下面可以测试一下nginx负载均衡是否生效，启动三台机器身上的springboot项目，连接128的nginx来访问项目，分别点击三次，看是否是轮询来访问三台服务器：
可以看到确实已经负载均衡生效了，129服务器的nginx也测试过，一样的效果，到此nginx配置完毕，接下来配置keepalived。
3.3、配置keepalived
配置文件本身的位置是在安装目录下的etc/keepalived/keepalived.conf，但是按安装完成的时候已经移动到/etc/keepalived/keepalived.conf了，所以修改/etc/keepalived/keepalived.conf就可以了。

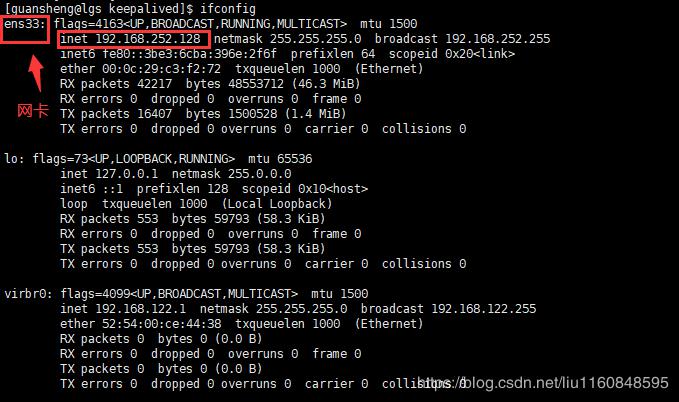

先查看一下ip对应的网卡，绑定虚拟ip的时候需要:
ifconfig
128主机配置：
! Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc }
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 192.168.200.1
smtp_connect_timeout 30
router_id LVS_128 # 路由id,在一个局域网内要唯一
vrrp_skip_check_adv_addr
vrrp_strict
vrrp_garp_interval 0
vrrp_gna_interval 0}#健康检测脚本,必须声明在vrrp_instance节点前vrrp_script chk_nginx {
script "/etc/keepalived/nginx_check.sh" ## 检测 nginx 状态的脚本路径
interval 3 # 检测时间间隔,应该要大于脚本中的sleep时间
weight -20 # 如果条件成立，权重-20}#vrrp实例设置vrrp_instance VI_1 {
state MASTER #MASTER为主机
interface ens33 #虚拟ip绑定的网卡
virtual_router_id 51 #虚拟路由ID标识，一组的keepalived配置中主备都是设置一致
priority 100 #优先级，主机应高于备份机即可
advert_int 1
authentication {
auth_type PASS #认证方式
auth_pass 123456 #认证密码
}
virtual_ipaddress {
192.168.252.131 #虚拟ip
}
track_script {
chk_nginx ## 执行 Nginx 监控的服务
}}检测脚本代码：
这段脚本的意思是：检测到nginx已停止，就启动nginx服务，如果没启动起来，就把keepalived停止。
记得#! /bin/bash这句开头必须定义，不然会出现：Error exec-ing command ‘/etc/keepalived/nginx_check.sh’, error 8: Exec format error的错误
#! /bin/bashcount=$(ps -C nginx --no-heading | wc -l)if [ "$count" = "0" ]; then
#/usr/software/nginx/sbin/nginx #这里是启动nginx，为了方便后面的测试，先不写启动的功能，测试完了再解除注释
sleep 2
count=$(ps -C nginx --no-heading | wc -l)
if [ "${count}" = "0" ]; then
pkill keepalived fifi脚本写完之后，要保证其为可执行文件，如果不是，那就加权限：
#修改脚本文件为可执行[root@lgs2 keepalived]# chmod +x nginx_check.sh
启动keepalived服务：service keepalived start（前面那几次copy已经将keepalived注册成系统服务了）
service keepalived start
可以查看日志文件，日志文件路径：/var/log/messages

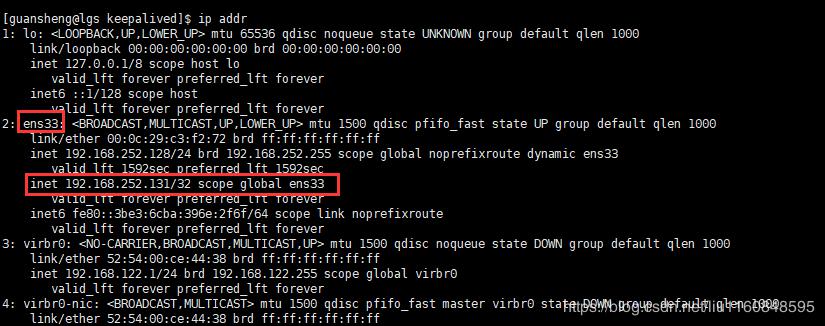

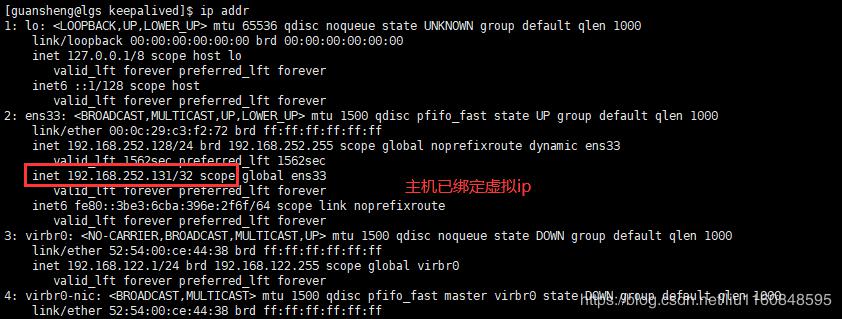

查看虚拟Ip是否已经绑定：
ip addr
可以看到虚拟ip已经绑定到对应网卡上了：
接下来配置备份机的keepalived:
配置文件：
! Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc }
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 192.168.200.1
smtp_connect_timeout 30
router_id LVS_129
vrrp_skip_check_adv_addr
vrrp_strict
vrrp_garp_interval 0
vrrp_gna_interval 0}vrrp_script chk_nginx {
script "/etc/keepalived/nginx_check.sh" ## 检测 nginx 状态的脚本路径
interval 3 ## 检测时间间隔
weight -20 ## 如果条件成立，权重-20}vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 90
advert_int 1
authentication {
auth_type PASS
auth_pass 123456 }
virtual_ipaddress {
192.168.252.131 }
track_script {
chk_nginx ## 执行 Nginx 监控的服务
}}备份机的健康检查脚本和主机一致
启动备份机的keepalived，不会生成虚拟ip，生成了那就是有问题，我确实出现了主备双机争抢vip（虚拟ip）的问题(脑裂现象)，解决问题花了很久，我单独整理出来一篇文章：keepalived出现主备机同时绑定vip的解决方法
记录一下keepalived服务的启动和停止命令：
启动：service keepalived start 或 systemctl start keepalived.service
重启：service keepalived restart 或 systemctl restart keepalived.service
停止：service keepalived stop 或 systemctl stop keepalived.service
查看状态：systemctl status keepalived.service
4、测试
将主机和备份机的keepalived和nginx都启动，三台服务器的项目都跑起来
1、先看一下主备机vip的绑定情况：
[guansheng@lgs keepalived]$ ip addr

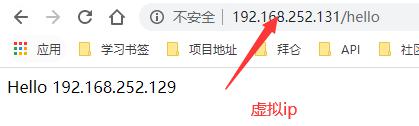

2、通过虚拟ip访问项目：
可以访问，没有问题
3、停止主机的nginx，再通过虚拟ip访问（因为脚本已经暂时注释了重启nginx服务，所以停止nginx就模拟了nginx服务无法重启的情况）
[guansheng@lgs keepalived]$ /usr/software/nginx/sbin/nginx -s stop

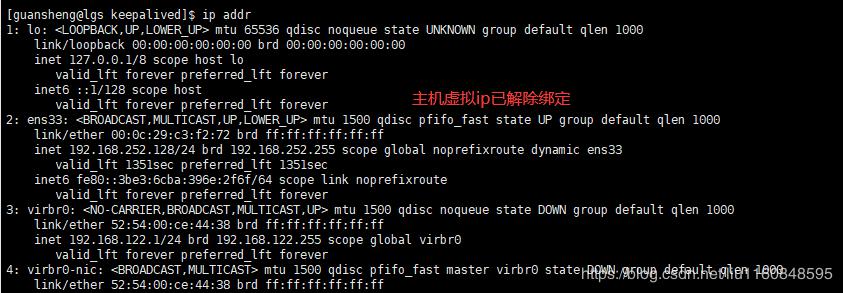

再查看主机的vip绑定情况：

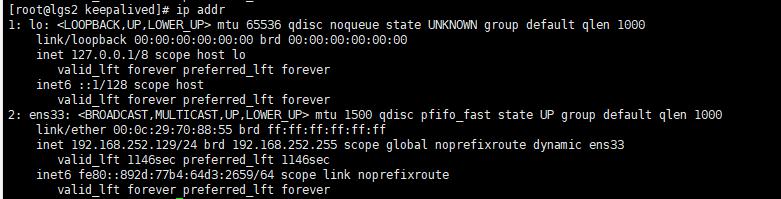

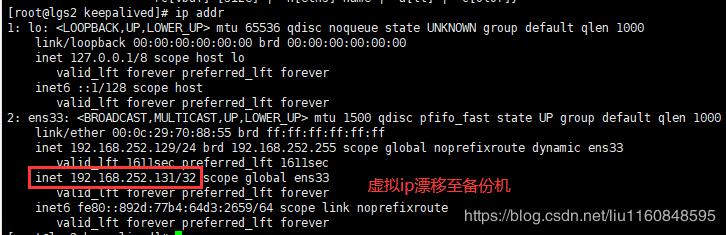

备份机vip绑定情况：
可以看到虚拟ip已经漂移到备份机了，此时备份机承担请求的转发任务。

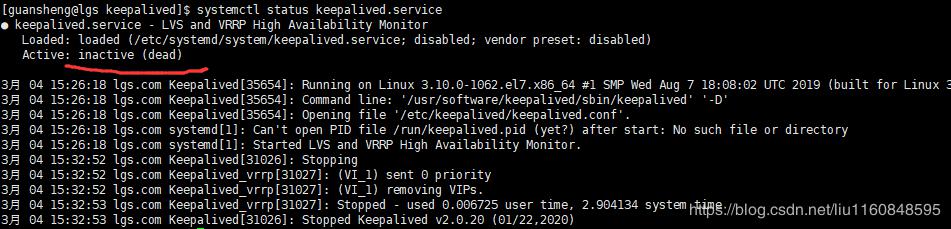

再看主机的keepalived状态：
主机keepalived状态为死亡状态，由此可以看到：nginx结束了进程，主机健康检查检测到nginx已停止，所以关闭了keepalived，此时keepalived主机无法发送组播消息，备份机在规定时间未收到主机的组播消息，认为主机已挂，此时备份机接管主机的业务，虚拟ip漂移至备份机，以此保证服务的高可用。
4、 再次启动主机的keepalived和Nginx服务，模拟主机故障修复：

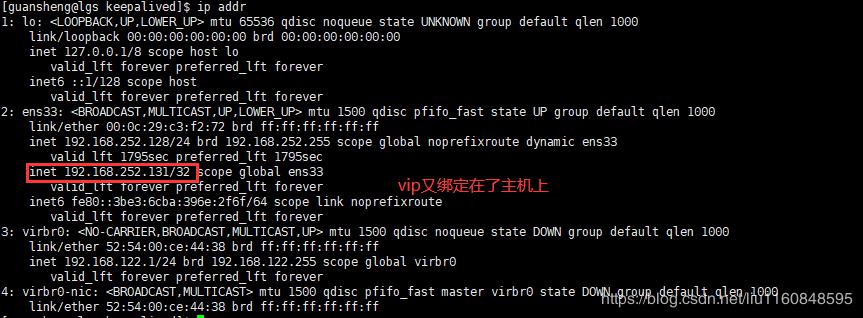

可以看到vip再次漂移到了主机上
备份机此时vip已解除绑定：

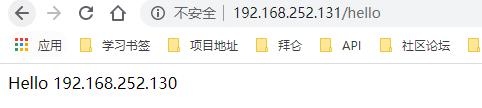

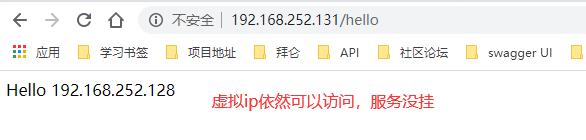

此时再访问项目，依然能访问：
由此可见，在整个过程中，主机与备份机的切换，都是keepalived自动进行的，而人工在这里仅仅只是修复了主机的故障而已，而且整个过程中，服务并没有停止。
到此，一个keepalived+nginx高可用部署方案就已经完成，其实keepalived+nginx还有其他的主备部署方案，那些方案更加节省服务器资源，只是作为初次接触者，我先试了最简单的一种而已！
